Dr. Scope für Bitbus (nicht für neue Projekte)

Dr Scope für Bitbus ist ein komfortables Diagnosewerkzeug für professionelle BITBUS Anwendungen. Ob als bequemes Testwerkzeug bei der Entwicklung von Anwendersoftware, ob als unbestechliches Analysegerät bei der Inbetriebnahme von Anlagen, ob als genaues Diagnosegerät für das Aufspühren von Fehlern in der Produktion: Dr.Scope for BITBUS liefert die gewünschte Information auf Knopfdruck.

Dr.Scope for BITBUS läuft auf einem normalen PC, der in der Lage ist, Window zu fahren und der einen freien 8 oder 16 Bit Steckplatz aufweist. BEi voller BITBUS-Belastung und je nach gewählten Trigger- und Filterkriterien benötigt das Programm die vollen Ressourcen des PCs.

Eigenschaften:

• - Passiver BITBUS Knoten mit 80C152 Akquisitionsprozessor

  - Anwenderprogramm unter Windows mit Shared RAM Kommunikation zu 80C152

  - Speicherung aller empfangenen Frames in Datei inklusive GSC und SDLC Information

  - Zusätzliche ASCII-Dateiformatumwandlung mit Spezifikation für eigene Auswertungen

  - Echtzeitstempel auf jedem Frame (100m s) Auflösung

  - Triggerfunktionen (Knoten, Kommando, Datenmuster)

  - Datenfilter (Unnumbered Frames, Supevisory Frames, Information Frames, CRC, Source, Task, Kommando...)

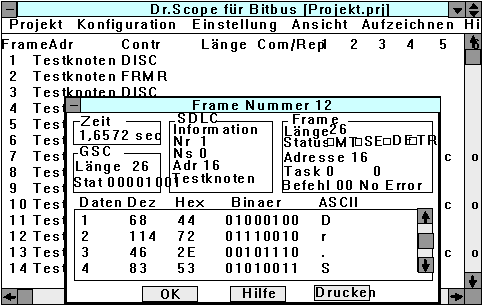

  - Darstellung derFrames konfigurierbar pro Anzeigefeld in Binär, Dezimal, Hexadezimal oder mnemonisch. Auswahl der Framekomponenten beliebig.

  - Aufzeichnungskapazität nur durch Festplatte beschränkt.

  - Konfiguration der Arbeitsumgebung (Pfade, Sprache, Fenster)

  - Freie Projektdefinition mit Knotennamen, Mnemonics pro Knoten, Task etc.)

  - Bedienung nach SAA Standard, d.h. standardisierte grafische Bedieneroberfläche

  - Online Hilfefunktionen

  - Offline Verarbeitung von gescannten Daten auch bei grossen Dateien (> 10MB) effizient durch indexierte Frameliste





  Anforderungen Hardware

- PC 386, 4MByte RAM, Festplatte, 2MB freier Platz für Programme. Für Arbeiten mit langen Datenframes empfiehlt sich eine Bildschirmauflösung von 1024x768 Pixel.

- Maus

- 1 freier ISA Steckplatz 8 oder 16 Bit

- ATBBC-1E BITBUS Interface (in Lieferumfang enthalten)

- Shared RAM Einstellung auf D800

Anforderungen Betriebssystem

- DOS 5.0 oder höher

- Windows 3.1 (Win95)

Lieferumfang

- Dr.Scope for BITBUS Anwenderprogramm

- Beispieldateien von Daten und Konfiguration.

- Anwenderhandbuch

- 1ATBBC-1E BITBUS Interface

Lizenzbestimmungen

Die Software kann pro Lizenz auf einem einzigen Rechner ohne Einschränkung betrieben werden. (Softwareschutz)

Weitere Informationen hier: Liesmich

Download des Handbuches: Handbuch.pdf
